سیستم مکعب آفلاین ماشین آجر

اکثر مشتریان در حال حاضر سیستم‌های مکعب آفلاین ماشین آجر که بر روی هم چیدن آجر دستی تکیه دارند. این رویکرد نه تنها کار فشرده و ناکارآمد است، بلکه مانع از مدیریت استاندارد تولید در داخل تأسیسات می شود. برای رفع ایرادات مربوط به انباشته شدن دستی در این خطوط، QGM به طور مستقل یک جداکننده پالت آجری ایجاد کرده است. این واحد را می توان در نزدیکی محوطه پخت نصب کرد تا آجرهای نیمه کاره پخته شده را در محل روی هم چیده و جداسازی آجرها از پالت ها را به صورت خودکار انجام دهد. این شامل یک مکانیسم انباشته آجر، یک مکانیسم انباشته پالت، و سیستم های کنترل سفر، بالابر، انتقال، هیدرولیک و هوشمند است.

ارسال استعلام

توضیحات محصول

سیستم مکعب آفلاین ماشین آجر Zenith یک راه حل خودکار مستقل برای انباشتن بلوک است که برای کارخانه های مدرن تولید آجر بتنی طراحی شده است. به طور جداگانه از خط قالب‌گیری اصلی نصب می‌شود، جمع‌آوری خودکار آجر، مرتب‌سازی، مرتب‌سازی مجدد و مکعب‌سازی را پس از فرآیند پخت انجام می‌دهد و راه‌حلی انعطاف‌پذیر برای بهبود راندمان جابجایی محصول نهایی ارائه می‌دهد.

مکعب سازی مستقل برای مدیریت تولید انعطاف پذیر

برخلاف سیستم‌های انباشته داخلی سنتی، سیستم مکعب‌سازی آفلاین مستقل از خط تولید آجر عمل می‌کند. این طراحی، تولید قالب‌گیری را از عملیات پالت‌سازی جدا می‌کند و به کارخانه‌ها اجازه می‌دهد تا تولید مداوم را حفظ کنند و در عین حال راندمان انباشتگی و انعطاف‌پذیری کلی گردش کار را بهبود بخشند.

کنترل هوشمند برای انباشتن دقیق بلوک ها

این سیستم با کنترل هوشمند PLC و فناوری موقعیت یابی سروو ادغام شده است، این سیستم به طور خودکار جداسازی پالت، آرایش لایه ای متقاطع و تشکیل مکعب استاندارد را تکمیل می کند. این می تواند روش های انباشته را با توجه به اندازه های مختلف آجر، تعداد لایه ها و الزامات محصول تنظیم کند و آن را برای بلوک های توخالی، آجرهای جامد، بلوک های سنگفرش و محصولات مختلف بتنی مناسب کند.

عملکرد پایدار در محیط های صنعتی

سیستم مکعب آفلاین Zenith که دارای یک قاب سنگین و اجزای انتقال بادوام است، برای عملکرد مداوم با فرکانس بالا ساخته شده است. حرکت مکانیکی دقیق به جلوگیری از جابجایی بلوک، ریزش انباشته و آسیب محصول کمک می‌کند و عملکرد قابل اعتماد را با نیازهای تعمیر و نگهداری کم تضمین می‌کند.

بهبود اتوماسیون و کاهش هزینه های نیروی کار

با جایگزینی عملیات انباشته کردن دستی، این سیستم مکعب خودکار به کاهش تقاضای نیروی کار کمک می کند و راندمان حمل آجر تمام شده را بهبود می بخشد. این امکان انباشتن استاندارد، حمل و نقل آسان تر لیفتراک و مدیریت بهتر انبار را فراهم می کند و آن را به یک راه حل ارتقای ایده آل برای کارخانه هایی تبدیل می کند که به دنبال اتوماسیون بالاتر و هزینه های تولید کمتر هستند.

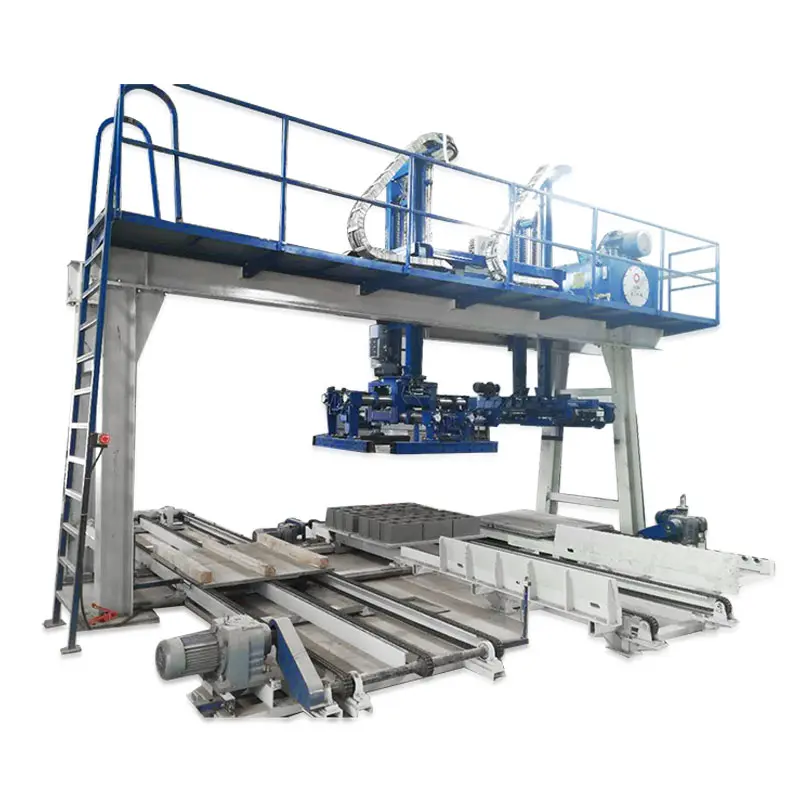

Brick Machine Offline Cubic System

مقدمه ای بر جداکننده آجر و تخته

در حال حاضر، اکثر مشتریان از خطوط تولید بلوک ساده استفاده می کنند و به صورت دستی آجرها را روی هم می چینند که نه تنها به نیروی کار زیادی نیاز دارد، بلکه راندمان تولید پایینی دارد و برای مدیریت استاندارد تولید منطقه کارخانه مناسب نیست. با توجه به معایب پالت سازی خط تولید بلوک ساده، جداکننده آجر و دال که به طور مستقل توسط QGM توسعه یافته است را می توان در نزدیکی حیاط پخت آجر نصب کرد تا آجرهای نیمه کاره پخته شده را در محل پالت کند تا به جداسازی خودکار آجر و دال دست یابد. این عمدتا از یک دستگاه انباشته آجر، یک دستگاه انباشته صفحه، یک سیستم راه رفتن، یک سیستم بالابر، یک سیستم انتقال، یک سیستم هیدرولیک و یک سیستم کنترل هوشمند تشکیل شده است.

ویژگی های اصلی

1) مناسب برای پالت سازی انواع آجر.
2) دو آجر را می توان در یک زمان گیره کرد و دستگاه گیره آجر را می توان 90 درجه چرخاند و آجرها را می توان به صورت متقاطع در پشته های مربع انباشته کرد.
3) می تواند 5-6 کارگر را کاهش دهد و هزینه های نیروی کار را کاهش دهد.
4) سیستم عامل خودکار پایدار و راحت (کنترل PLC زیمنس) راندمان پالت سازی را تا حد زیادی بهبود می بخشد.
5) سیستم گیره آجر کارآمد و پایدار از انباشته شدن دستی آجرهای آسیب دیده جلوگیری می کند و میزان آسیب را بسیار کاهش می دهد.
6) دستگاه بازیافت پالت اتخاذ شده است که برای حمل و نقل لیفتراک به دستگاه بارگیری صفحه اتوماتیک برای استفاده مجدد، تمیز و کارآمد است.
7) پالت سازی مکانیکی مدیریت تولید ایمنی را در کارخانه تسهیل می کند. پارامترهای فنی جداکننده آجر و تخته.

پارامترهای فنی

ابعاد کلی دستگاه	7850×6500×5100 میلی متر
محدوده اندازه پالت سازی جهت پالت 1350	730-1400 میلی متر
پالت 1400 جهت (دو صفحه) محدوده اندازه پالت سازی	670-1450 میلی متر
موتور مسافرتی	2.2 کیلووات (انتقال پشته صفحه)
	2.2 کیلووات (پالت کردن و انتقال)
	1.5 کیلو وات (انتقال آجر و دال)
مجهز به قدرت موتور دستگاه تمیز کننده پالت	0.55 کیلو وات
وزن	10.5T
ارتفاع پالت سازی	1100 میلی متر
قدرت موتور ایستگاه هیدرولیک	22 کیلو وات
سیلندر دوار	90 درجه
دستگاه نوار نقاله زنجیره ای پالت سازی	2.2 کیلو وات
